핸드폰 분해 삼성 갤럭시 노트8 (SM-N950N) -초소형 분산 임베디드 제어 시스템

좋습니다. SM-N950N (갤럭시 노트8) 기준으로, 실제로 중고 시장에서 거래되는 부품만 목록으로 정리합니다.
(반드시 정상 작동 확인 후 판매 권장합니다.)

---

✅ 1) 상단 모듈 및 센서

부품명거래성참고

후면 듀얼 카메라 모듈 (광각 + 망원)	📈 매우 잘 팔림	센서/렌즈 상태 중요
전면 카메라 모듈	📈 판매 가능	AF 여부 체크
홍채/IR 센서 모듈	📉 수요 낮음	일부 리퍼 장비용
근거리 조도/근접 센서 플렉스	📉 거의 없음	고장 잦음

---

✅ 2) 메인보드 주변부

주의: 메인보드 자체는 복잡/리스크 높아 판매 비권장
불량 리스크 + 데이터 손상 가능성 때문에 보통 부품 분리 판매

부품명거래성설명

RF 프론트엔드 / RF 필터 모듈	📊 중간	통신 모듈 교체용
전원 레귤레이터/PMIC 주변 모듈	📉 거의 없음	위험 리스크 큼

---

✅ 3) 배터리 & 충전 계열

부품명거래성체크 포인트

배터리 (원팩)	📈 강함	셀 상태/사이클
USB-C 충전 포트 모듈	📈 매우 잘 팔림	충전 불량 대체용
USB-C 플렉스 케이블	📉 낮음	보통 포트랑 같이 묶임

---

✅ 4) 디스플레이/터치 계열

사진에는 없지만 가장 거래량 높은 부품군

부품명거래성체크

OLED 디스플레이 전체	📈 최고	불량화소/터치패널
터치스크린 유리/조립품	📈 높음	스크래치 여부
액정 프레임 결합부품	📈 중	자체 경첩/클립

---

✅ 5) 오디오/입출력

부품명거래성설명

하단 스피커 모듈	📊 보통	음량/찢어짐 체크
진동 모터 (햅틱)	📊 보통	진동 강도 확인
마이크 모듈	📊 보통	통화/녹음 체크
이어폰잭/포트 플렉스	(모델 없음)	Note8은 VOICE만 USB-C

---

✅ 6) 안테나/커넥터

부품명거래성설명

Wi-Fi / GPS 안테나 세트	📉 낮음	잘 고장 안 남
블루투스/통신 안테나	📉 낮음	패치형

---

✅ 7) 기타

부품거래성

SIM 트레이	📈 잘 팔림
볼륨/전원 버튼 플렉스	📈 잘 팔림
S펜	📈 잘 팔림
S펜 리필 팁/캡	📈 잘 팔림

---

🧠 정리 — 팔 수 있는 부품 TOP 리스트

우선 시장 수요 기준.

1. 디스플레이 전체 (LCD + 터치)
2. 후면 듀얼 카메라 모듈
3. 배터리
4. USB-C 포트 모듈
5. S펜
6. 하단 스피커
7. 진동 모터
8. 마이크 모듈
9. SIM 트레이 / 버튼 플렉스

---

📌 체크리스트 (판매 전)

1. 정상 작동 여부 확인
   • 카메라: 이미지 촬영 확인
   • USB-C: 충전/데이터 정상
   • 배터리: 전압/사이클 확인
2. 플렉스 케이블 훼손 없는지
   • 찢김/커넥터 핀 접촉 불량 방지
3. 물리적 손상 여부
   • 렌즈 스크래치
   • 코팅 벗겨짐
4. 분해 이력 기록
   • 나사/테이프 누락 여부

---

📊 예상 중고 시세 (경향)

실제 최종 가격은 상태/구매자에 따라 변동 큽니다.

• 디스플레이 조립: ₩30,000 ~ ₩60,000
• 후면 카메라 단품: ₩20,000 ~ ₩40,000
• 배터리: ₩10,000 ~ ₩20,000
• USB-C 모듈: ₩5,000 ~ ₩15,000
• 스피커: ₩3,000 ~ ₩8,000
• S펜: ₩8,000 ~ ₩20,000





1️⃣ 상단 메인보드 영역 (이미 설명한 핵심부, 요약)

포함 부품

• 듀얼 카메라 (광각/망원)
• 홍채 인식 IR 카메라
• RF 프론트엔드
• AP(Exynos 8895) + RAM + Storage (실드는 덮여 있음)
• PMIC

역할

• 연산 / 통신 / 카메라 / 보안 전부 담당
  → 말 그대로 “두뇌”

---

2️⃣ 중앙 대형 검은 패드 – 무선충전 + NFC 코일

이 검은 직사각형 3분할 구조

• 무선 충전 코일 (Qi)
• NFC 안테나
• 삼성페이 MST 일부

작동 원리

• 무선충전기 → 교류 자기장 발생
• 코일에서 전류 유도
• 정류 → PMIC → 배터리 충전

📌 특징

• 유선 충전보다 발열 큼
• 케이스 두꺼우면 효율 급락

---

3️⃣ 좌측 길쭉한 회색/검정 라인 – 안테나 모듈

역할

• LTE / Wi-Fi / Bluetooth / GPS 안테나

구조

• 금속 프레임 자체를 안테나로 사용
• 플렉스 케이블로 메인보드와 연결

📌 이거 찢어지면

• 와이파이 약함
• 전화 잘 안 터짐

---

4️⃣ 우측 중단 은색 실드 박스들 – RF/전원 보조 영역

내부

• RF 스위치
• 필터
• 보조 전원 레귤레이터

왜 분리?

• 고주파 회로는 노이즈 차단이 중요
• AP랑 물리적으로 떨어뜨림

---

5️⃣ 하단 우측 원형 “DA0” – 진동 모터 (햅틱)

종류

• ERM 타입 (회전식)
• 요즘 폰보다 둔함

작동

• 전류 → 모터 회전 → 진동

📌 증상

• 진동 약함 = 모터 노후
• 알림 안 울림 ≠ 스피커 문제일 수도 있음

---

6️⃣ 하단 중앙 금속 포트 – USB-C 충전 포트

역할

• 충전
• 데이터 통신
• OTG

연결 구조



USB-C 포트 ↓ 하단 서브보드 ↓ 메인보드 (플렉스 케이블)

📌 이 구조의 이유

• 충전 포트는 소모품
• 메인보드랑 분리 → 수리비 절감

---

7️⃣ 하단 좌측 스피커 모듈

구성

• 모노 스피커
• 하단 공명 챔버

작동

• DAC(AP 내부) → 앰프 → 스피커 진동

📌 물 먹으면

• 소리는 나는데 찢어진 소리

---

8️⃣ S펜 영역 (좌측 하단 내부)

구조

• Wacom EMR 코일
• S펜 자체는 배터리 없음

작동 원리

• 폰에서 전자기장 발생
• 펜이 그 에너지를 받아 응답
• 압력/기울기 계산

📌 그래서

• 펜 배터리 교체 ❌
• 폰 쪽 코일 고장 시 펜 인식 ❌

---

9️⃣ 전체 전원·신호 흐름 한 번에 정리



[배터리] ↓ [PMIC] ↓ ┌─ AP (CPU + GPU + ISP + Modem) │ ├─ 카메라 │ ├─ 통신(RF) │ ├─ NFC / 무선충전 │ ├─ 오디오 │ └─ S펜 │ └─ 하단 서브보드 ├─ USB-C ├─ 스피커 └─ 진동모터

---

10️⃣ 실무 기준 한 줄 결론

• 이 폰은 “모듈 분리형 구조”
• 고장 나도
  • 충전 안 됨 → 하단 보드
  • 통신 불량 → 상단 RF
  • 전원 무반응 → PMIC/AP

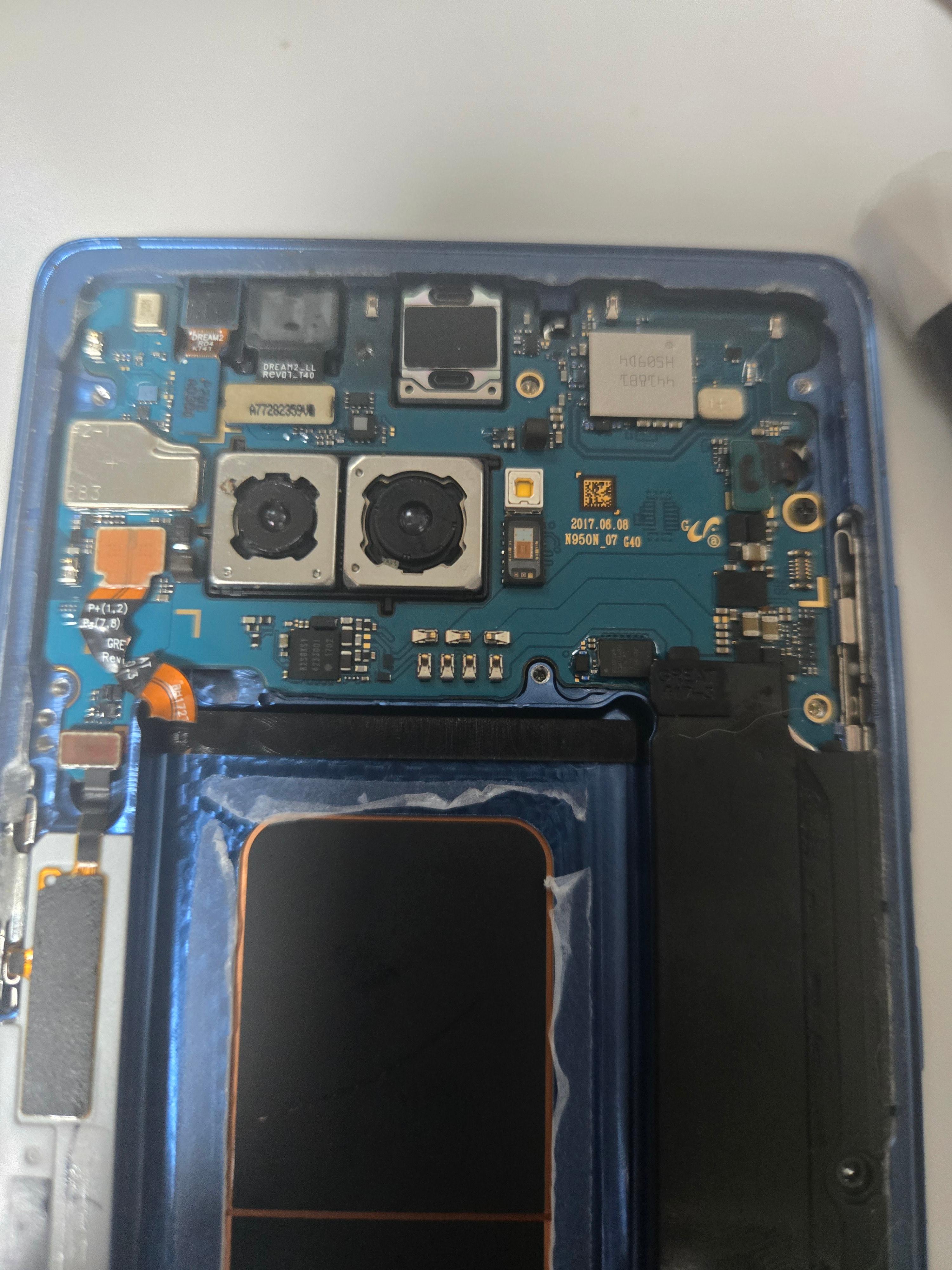

1️⃣ 듀얼 카메라 모듈 (사진 중앙 좌측, 렌즈 2개)

구성

• 좌측: 광각 카메라 (약 12MP, Dual Pixel)
• 우측: 망원 카메라 (약 12MP, OIS)

작동 원리

• CMOS 이미지 센서가 빛을 전기 신호로 변환
• ISP(이미지 신호 프로세서, AP 내부)가
  → 노이즈 제거
  → HDR 합성
  → 색보정 처리
• 두 카메라 데이터를 조합해 광학 2배 줌 + 인물 모드(심도) 구현

📌 고장 포인트

• 낙하 → OIS 코일 손상
• 습기 → 센서 쇼트
• 특정 카메라만 안 켜지면 모듈 단독 불량

---

2️⃣ 상단 중앙 사각 모듈 – 홍채 인식 센서 (IR Camera)

역할

• 눈동자 홍채 패턴 스캔
• 적외선(IR) LED + IR 카메라 조합

작동

• IR LED로 눈에 보이지 않는 빛 조사
• 반사된 패턴을 센서가 캡처
• AP에서 암호화 비교 → 사용자 인증

📌 실제로는

• 조명 조건 민감
• 마스크/각도에 약함 → 현재는 거의 안 쓰임

---

3️⃣ 상단 우측 은색 사각칩 – RF 모듈 / 전원 IC 일부

역할

• 통신 관련 회로
  • LTE / WCDMA / GSM
  • 안테나 신호 증폭·필터링
• 일부는 PMIC(전원관리 IC) 영역

작동 원리

• 안테나 → RF 프론트엔드 → 베이스밴드(AP 내부)
• 수신 신호를 디지털 데이터로 변환
• 송신 시는 반대로 증폭

📌 증상

• “서비스 없음”
• 데이터는 되는데 통화 안 됨
  → 이쪽 계열 문제일 확률 큼

---

4️⃣ 메인보드 중앙의 작은 칩들 (수동소자 다발)

구성

• 콘덴서 (전압 안정화)
• 저항 (전류 제어)
• 인덕터 (노이즈 필터)

역할

• AP, 카메라, RF가 순간적으로 전류 튀는 것 방지
• 발열과 전압 불안정 방어

📌 이거 하나 떨어져 나가면
→ 전원 안 켜짐 / 재부팅 무한 루프

---

5️⃣ 하단 검은 큰 영역 – 배터리 상단부

배터리

• 리튬 폴리머 배터리
• 보호회로(BMS)는 보통 별도

작동

• 배터리 → PMIC
• PMIC가 각 부품에
  • 0.8V
  • 1.2V
  • 1.8V
  • 3.3V
    이런 식으로 분배

📌 전원 안 켜질 때

• 배터리 문제 < PMIC 문제 < 메인보드 쇼트
  순서로 의심

---

6️⃣ 전체 구조 요약 (개발자 관점)



[배터리] ↓ [PMIC] ── 전압 분배 ↓ [AP (Exynos 8895)] ├─ 카메라 ISP ├─ 보안 영역 (지문/홍채) ├─ 통신 베이스밴드 └─ 메모리 컨트롤

이 AP 하나가 서버로 치면 CPU + NIC + 보안모듈 다 하는 구조입니다.

---

7️⃣ 이 상태에서 주의사항 (실무 기준)

• ⚠️ 배터리 연결된 상태에서 메인보드 만지면 즉사
• ⚠️ 카메라 플렉스 케이블 접점 매우 약함
• ⚠️ 정전기 → AP 손상 가능

---

결론 한 줄 요약

이 사진은 노트8의 ‘두뇌 + 눈 + 통신기관’이 모여 있는 핵심 구역이고,
AP가 모든 센서·카메라·통신을 통합 제어하는 구조다.


EMP 차폐기 내부 보호되는 칩@@

초소형 분산 임베디드 제어 시스템!!!!!!!!!!
